試驗結果及分析

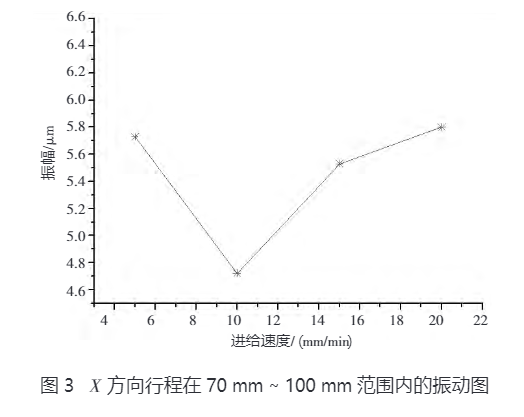

如圖3所示，X方向行程在70mm~100mm范圍內，主軸箱在 X 軸方向振動隨著進給速度的增大，先減少后增大。在進給速度10mm/min 左右，主軸箱在X方向振動達到最小，振動幅值為4.7um.如圖4所示，X方向行程在 7 mm~ 37mm 范圍內，主軸箱主軸X方向振動是先增大后減少，在進給速度 15mm/min 左右，振動幅值達到最大，為6.4μm.

由圖3和圖4可知，在不同的進給速度下，主軸箱在X方向的振幅呈現非線性趨勢，且振幅值相差不大，振幅均在4μm~6μm內；同時反映，在磨削行程內機床主軸箱的X方向振幅要大于快速進退刀行程。

通過研究發現，隨著進給速度的變化，機床主軸箱的振幅呈現出非線性趨勢。在磨削區X行程范圍內，主軸箱振幅先增大后減小，并在進給速度為15 mm/min左右達到峰值6.4 μm。這一結果表明，加工過程中應盡量避開15 mm/min的進給速度，以降低振動對加工質量的影響。研究結果為后續機床設計和結構改進提供了重要依據。
